润维赛鸽家庭控制器介绍

润维赛鸽家庭控制产品介绍

控制器外观结构说明：

1、集鸽卡插口

 2、GPS天线接口(Ⅶ型具备功能)

3、液晶显示屏      4、电源接口

5、感应板接口      6、按键面板

7、锁扣            8、CDMA插卡座

图3

每个接口可同过双头线连接2块板，最多可连接4块板。

  GPS天线接口对准机器顶部天线接口拧紧，天线接收头放置在室外或窗户边，接收头平面朝下，需放置平整。

图4

注：Ⅵ型没具备GPS功能，不需要此项操作

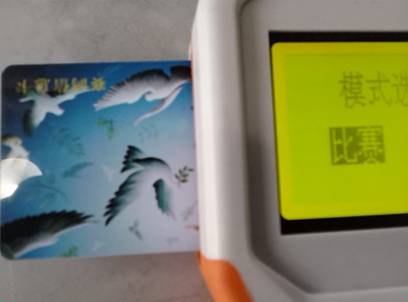

集鸽卡安装

集鸽卡上的接触片朝下，对准机器左上侧插进。（比赛前集鸽导数据用，平时不插）。如图5  一张卡可存150羽赛鸽信息。

图5

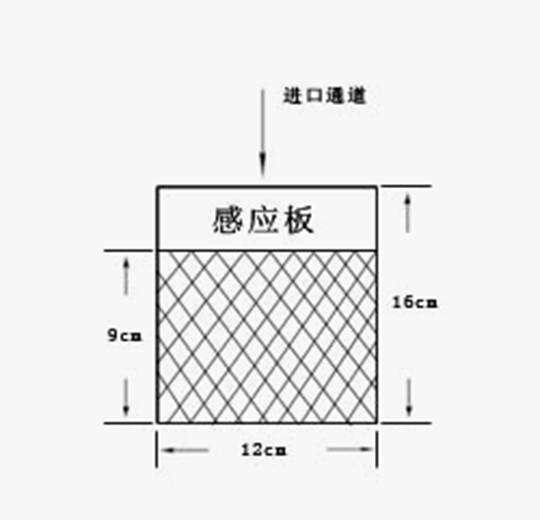

如下图所示，感应板中网线状为的感应区域，每个区域的尺寸约为9~12CM。
